落地式焊錫機
落地式在線自動焊錫機
自動焊錫機主要應用于電子制造業，主要針對回流焊、波峰焊等生產設備很難達到的工藝制程以及焊錫加工，特別適用于混裝電路板、熱敏感元器件、SMT后端工序中敏感器件的焊接，廣泛應用于PCB焊線、充電器插頭焊接、連接器焊接、DC端子加錫、LED燈帶連接等領域。自動焊錫機器人代替人工焊接，提高工作效率，改善焊接質量。
自動焊錫機技術參數：
|
型號（系列） |
JJS-300系列 |
JJS-500系列 |
JJS-600系列 |
JJS-800系列 |
|
|
行程 |
X |
300mm |
500mm |
600mm |
800mm |
|
Y1 |
300mm |
300mm |
400mm |
600mm |
|
|
Y2 |
000mm |
300mm |
400mm |
600mm |
|
|
Z |
100mm |
100mm |
100mm |
100mm |
|
|
速度 |
X |
5-800mm/sec |
|||
|
重復精度 |
Y1 |
±0.02mm |
|||
|
Y2 |
|||||
|
Z |
|||||
|
X |
|||||
|
Y1 |
|||||
|
Y2 |
|||||
|
Z |
|||||
|
負載 |
工作負載 |
5kg |
|||
|
工具負載 |
3kg |
||||
|
電機 |
形式/功率 |
歩進2PH【56】 |
|||
|
驅動 |
研控（CH） |
||||
|
電源 |
220V/50Hz |
||||
|
額定功率 |
Max.700W |
||||
|
驅動功率 |
電壓 |
24VDC |
|||
|
電流 |
Max.3.5A/Axis |
||||
|
編程方式 |
直入/示教 |
||||
|
運動方式 |
PTP、Line、Acr |
||||
|
程序容量 |
點位文件 |
≤99 |
|||
|
點位 |
≤999 |
||||
|
通訊方式 |
RS-232 |
||||
|
I/O輸出 |
8 in 16 out |
||||
|
溫控類型 |
0-500度【200W】 |
||||
|
供絲方式 |
0.5-1.2mm【單送絲】 |
||||
|
儲存擴展 |
支持閃存 |
||||
自動焊錫機配置清單：
|
配件名稱 |
數量 |
備注 |
|
|
運動平臺 |
機身架構 |
1套 |
全鋁合金成型、表面鍍泳處理 |
|
精密導軌 |
5套 |
HIWIN【臺灣】 |
|
|
驅動馬達 |
6套 |
雷賽/日本信濃 |
|
|
同步帶 |
4套 |
美國蓋茨 |
|
|
光感器件 |
4套 |
OMRON【日本】 |
|
|
運動控制系統 |
控制器 |
1套 |
佳杰盛 |
|
焊接系統 |
發熱系統 |
2套 |
佳杰盛 |
|
送錫系統 |
2套 |
佳杰盛 |

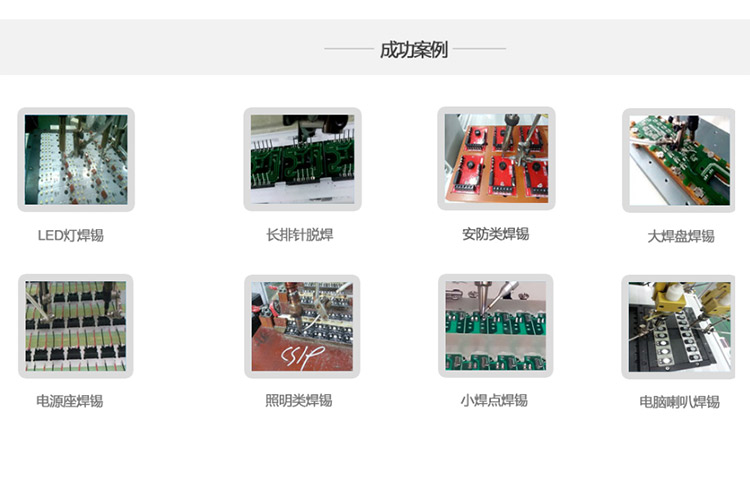

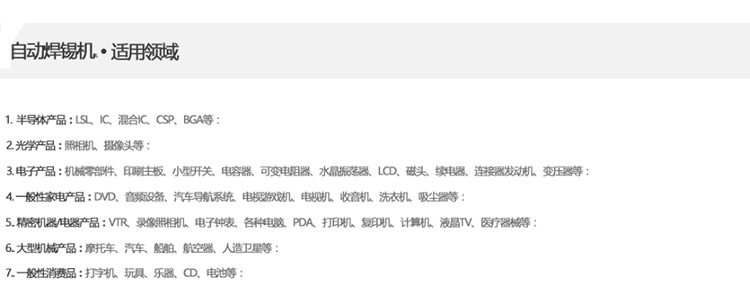

適用于汽車電子，數碼,電子,電聲,LCD,，線路板等生產行業,連接器、R]/網絡變壓器、排線、FPCB拉焊、COF拉焊、電腦主板、CABLE、喇叭和馬達等高質量焊接。

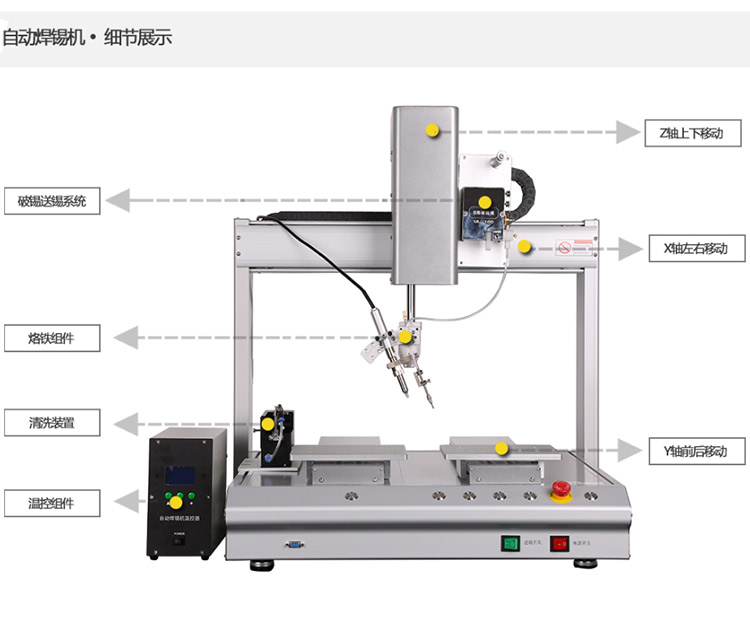

產品特點:
1、靈活多樣的焊錫方式，具有點焊、拖焊(拉焊) 等功能。
2、設備機械手臂均為鋁型材,不變形、不生銹、運行穩固。
3、設備編寫工作程序可進行點到點、塊到塊的復制，縮短程序編寫時間。
4、設備具有自動清洗功能，一定程度上穩定了焊錫加工質量與延長烙鐵咀使用壽命。
5、多軸聯動機械手，全部采用精密步進馬達驅動及先進運動控制算法，有效提升運動定位精度和重復精度。
